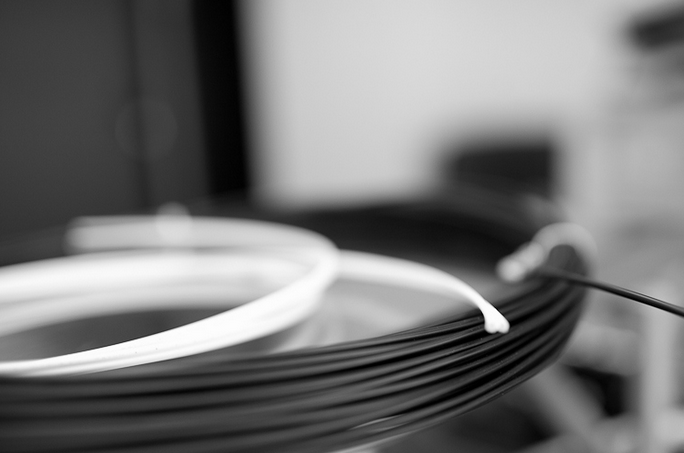

塑料光纤（POF）是光纤系列的独特成员。 POF由聚甲基丙烯酸甲酯（PMMA）制成，具有大芯直径（〜1mm）和高数值孔径（NA 0.3-0.5）。

下图显示了与另一种众所周知的光纤 - 多模式玻璃光纤（MM-GOF）相比较的典型POF几何形状的比较。很容易理解巨大的纤芯直径（20x）以及相对较薄的POF包层与MM-GOF相比。




POF的优点

由于其巨大的芯直径，POF不受失准和强烈振动的影响，可以安装在坚固的工业和汽车环境中，而不会造成任何通信能力的损失。 POF非常适合由专业安装人员或使用基本工具（例如一把剪刀或切割机）和便宜的塑料连接器的自己动手的安装程序进行部署。

光传输介质，POF完全免于电噪声。 例如，现有的铜线安装不会干扰通过POF线的数据，因此POF可以安装在电缆附近的任何地方。 POF及其连接器和光电子器件是低成本的消费者部件，使安装人员能够节省电缆成本和安装，以及测试和维护时间。

广泛用于信息娱乐网络的超过2000万辆汽车中，POF是汽车标准的一部分，用于汽车网络中的高速数据传输的MOST©（媒体导向系统传输）。

POF的演变

POF已经用于低速（从一到几百Mbps）和短距离应用（小于100米），因为它是低带宽长度的产品（对于标准SI-POF NA 0.5约为40MHz×100m），高衰减（红色光源约为180 dB / Km）。

在该图上，我们可以看到作为示例的3dB带宽（MHz）对长度（m）和带宽积（MHz×100m）对长度（m）（POF Eska GH4001，Red LED UMD NA 0.5,650nm，Δλ = 30nm）

作为数据传输介质，由于其重要的差分模式延迟（DMD）和差分模式衰减（DMA），POF显示高色度和模式色散。 此外，将光耦合到光纤中所需的大面积光电二极管具有有限的带宽。

该图示出了典型的衰减（dB）对长度（m）和衰减每长度（dB / m）对长度（m）特性。 （POF Eska GH4001，Red LED UMD NA 0.5,650nm，Δλ= 30nm）

市场上最便宜和最流行的POF是标准的SI-POF NA 0.5，其中低NA SI-POF（NA 0.3）可用于更高的数据速率。 最近，PMMA GI-POF已经推出市场，其带宽长度产品接近1 GHz x 100米。 PMMA具有几个衰减窗口，使得它能够与从蓝色到红色的不同可见光源以及诸如发光二极管（LED）或激光二极管（LD）的各种器件一起使用。
